n중k 구조 신뢰도 분석: 고장 허용 시스템 설계의 핵심

핵심 설비가 단 하나의 부품 고장으로 멈춰서는 아찔한 상황, 막을 수 없을까요? n중k 구조(k-out-of-n System)는 바로 이럴 때 필요한 '보험' 같은 시스템 설계 원리입니다. 최소한의 비용으로 시스템 안정성과 신뢰도를 극대화하는 n중k 구조의 신뢰도 분석법과 핵심 포인트를 현장 실무자 눈높이에서 쉽게 설명해 드립니다.



n중k 구조란 무엇일까요?

총 n개의 부품 중 최소 k개만 정상 작동하면 전체 시스템이 멈추지 않는 고장 허용(Fault-Tolerant) 설계 방식입니다. 하나의 부품 고장이 전체 시스템의 중단으로 이어지는 것을 막기 위해 의도적으로 '중복성(Redundancy)'을 부여하는 것이 핵심입니다. 모든 부품이 고장 나야 멈추는 병렬 구조(1중n)보다는 비용 효율적이고, 하나만 고장 나도 멈추는 직렬 구조(n중n)보다는 월등히 안정적입니다.

반드시 외워야 할 3가지 실무 포인트

바쁜 현장 실무자와 관리자라면 복잡한 공식보다 아래 3가지 개념을 먼저 기억하는 것이 중요합니다.

1. 포인트 1: '비용'과 '신뢰도'의 황금 비율을 찾는 기술입니다. 모든 부품을 이중, 삼중으로 까는 병렬 구조는 가장 안전하지만 비용이 막대합니다. n중k 구조는 시스템이 허용하는 최소한의 성능(k)을 정의하고, 거기에 맞춰 최적의 부품 수(n)를 설계하여 비용과 신뢰도 사이의 가장 합리적인 지점을 찾도록 돕습니다. 이는 곧 기업의 리스크 관리와 직결되는 중요한 의사결정 기준이 됩니다.
2. 포인트 2: 시스템 신뢰도는 '이항 분포' 확률로 계산합니다. 어렵게 들리지만 원리는 간단합니다. 'n개의 부품 중 정확히 k개가 작동할 확률', 'k+1개가 작동할 확률', ... , 'n개 모두가 작동할 확률'을 각각 구해서 모두 더하는 것입니다. 각 부품의 신뢰도를 알고 있다면, 이항 분포 공식을 통해 우리 시스템이 멈추지 않고 작동할 총 확률, 즉 시스템 전체의 신뢰도를 예측할 수 있습니다.
3. 포인트 3: 항공기 엔진부터 서버 RAID까지 널리 사용됩니다. n중k 구조는 고도의 신뢰성이 요구되는 모든 곳에 적용됩니다. 4개의 엔진 중 3개만 작동해도 비행이 가능한 항공기, 여러 개의 하드디스크 중 일부가 고장 나도 데이터가 보존되는 서버의 RAID 5/6 시스템, 우주선의 핵심 제어 컴퓨터 등이 모두 n중k 구조의 대표적인 실무 적용 사례입니다.

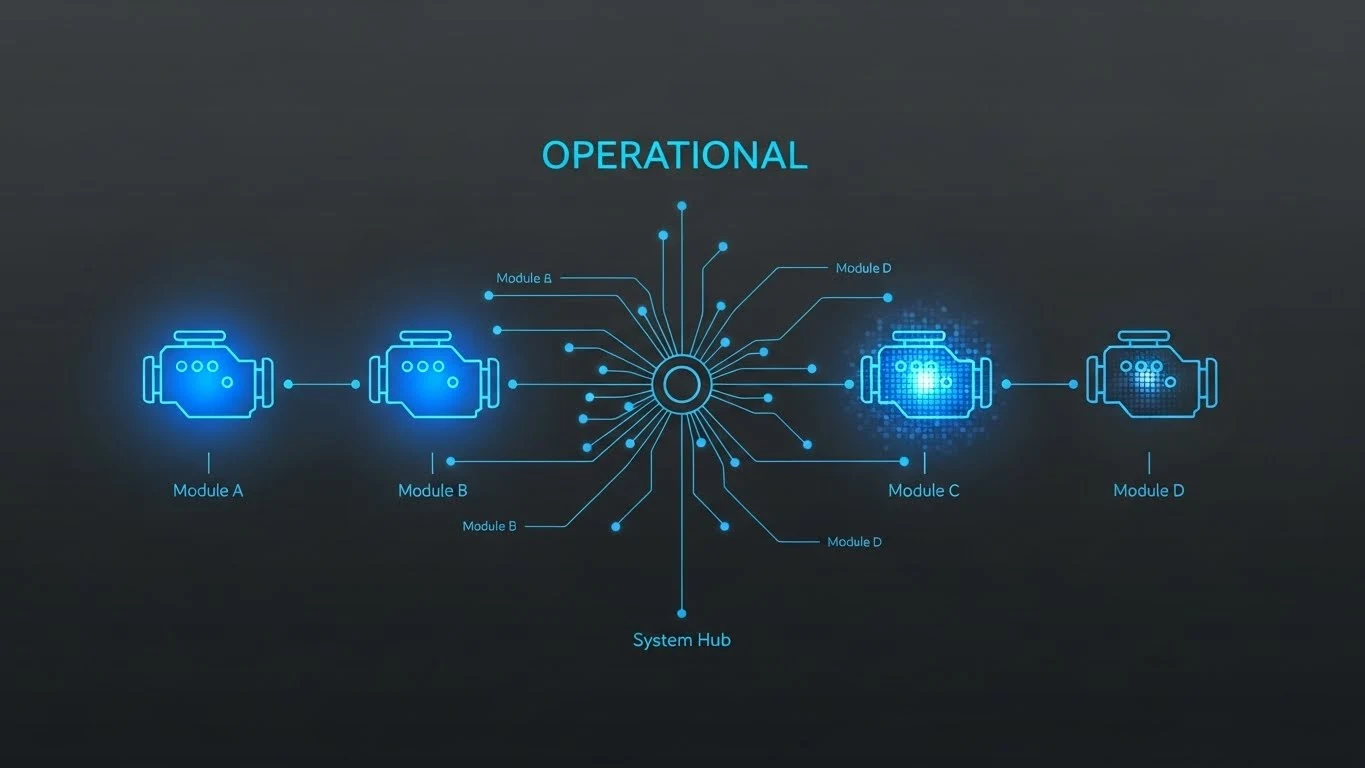

실무 적용 예시: 항공기 엔진 신뢰도 계산

4개의 엔진 중 3개 이상이 작동해야 비행 가능한 항공기 시스템의 신뢰도를 계산해 보겠습니다.

• 시스템 조건
  • 전체 엔진 수 (n) = 4
  • 최소 필요 엔진 수 (k) = 3
  • 엔진 1개의 신뢰도 (R) = 0.9 (90%)
• 신뢰도 계산 과정
  1. 정확히 3개 엔진이 작동할 확률
     • ₄C₃ × (0.9)³ × (0.1)¹ = 4 × 0.729 × 0.1 = 0.2916
  2. 4개 엔진 모두 작동할 확률
     • ₄C₄ × (0.9)⁴ × (0.1)⁰ = 1 × 0.6561 × 1 = 0.6561
  3. 최종 시스템 신뢰도
     • 시스템 신뢰도 = (3개 작동 확률) + (4개 작동 확률)
     • 0.2916 + 0.6561 = 0.9963
• 결론: 이 항공기 시스템의 최종 신뢰도는 99.63%입니다. 엔진 하나(90%)의 신뢰도보다 훨씬 높은 안정성을 확보한 것을 확인할 수 있습니다.

---

가장 많이 묻는 질문 3가지 (FAQ)

1. 무엇이 n중k 구조의 핵심 원리인가요?

A: '중복성(Redundancy)'을 통해 일부 부품이 고장 나더라도 시스템 전체는 최소한의 기능을 유지하도록 만드는 '고장 허용(Fault-Tolerance)'이 핵심 원리입니다.

2. 왜 n중k 구조를 사용하면 신뢰도가 높아지나요?

A: 단일 부품의 고장이 즉시 시스템 전체의 고장으로 이어지는 것을 방지하기 때문입니다. 여분의 부품(n-k개)이 고장 나더라도 시스템은 정상 작동하므로, 통계적으로 전체 시스템이 멈출 확률이 크게 감소합니다.

3. 언제 n중k 구조 설계를 주로 적용하나요?

A: 항공 우주 시스템, 데이터 센터의 서버 스토리지(RAID), 원자력 발전소의 안전 시스템, 군사 장비 등 사소한 고장이라도 치명적인 결과를 초래할 수 있는 고신뢰성 시스템에 필수적으로 적용됩니다.
